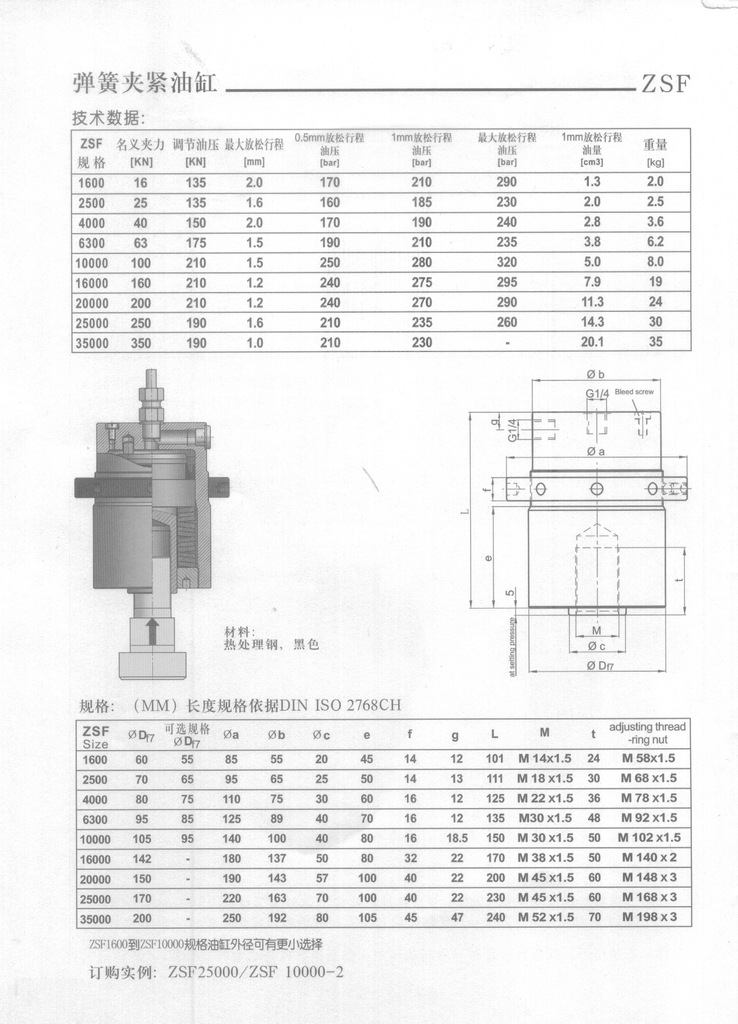

弹簧夹紧油缸

一、操作原理：
活塞受力于弹簧的压力或液压，也就是说随着弹簧组受到的压力不断增加，弹簧的弹力也增加。在设定某一压力后，弹簧组的反作用能达到某一名义夹紧力。松开的过程则需要一个更高的油压，此油压与松开行程的大小保持一定比例直到某一最大值。合适的油压值在表中可以查到。在这类油缸上，夹紧螺栓或顶紧螺栓通过螺纹连在活塞的螺纹孔里，这些活塞经过调整并且完全可靠（根据要求也可以做成一体）。所要求的液压装置需要配置一个压力限制阀，一个电磁阀，一个压力表和一个压力开关单元。

二、安装与调试：
1、将油缸装入定位孔里（不要安装），并作液压连接。
2、将油缸和油管在低压下注油。
3、加压并保持，用圆形螺母（ZSF）使这些油缸就位，调整调节螺丝（Setting screw）（ZDF-u）或者调整隔片（ZDF-O）直到夹块之间的间隙消失并就位，停在合适的位置。
4、排尽系统压力，根据释放行程设置释放压力，在必要时检查调整释放行程。
