热轧厂冷却水变频调速控制装置 |

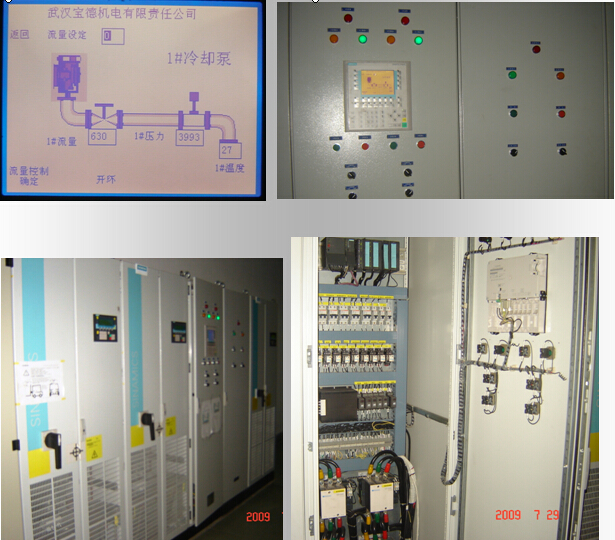

某钢厂二热轧冷却水系统由三台90KW的冷却水泵组成,采取两用一备工作模式,改造前水泵不能变速运行,不论温度高低和是否进行生产,水泵都必须全速运行,非常耗能,采用PLC+变频器控制,可以进行选择进行温度控制和流量控制,大大节省了冷却水循环系统的能量损耗,提高了系统可控性。 本系统选用西门子公司原装生产的G150变频控制柜,每台变频电柜上装有现实控制的操作屏,整个冷却水控制系统选用西门子S7-300系列PLC和PC170操作控制屏,PLC与变频器采用profibus总线进行通讯,操作屏能够进行参数组态和设置,并能实时显示每台水泵的流量、压力和故障状态,如果变频器故障,还能继续采用全速运行方式工作,确保生产线的冷却水供应。
|
