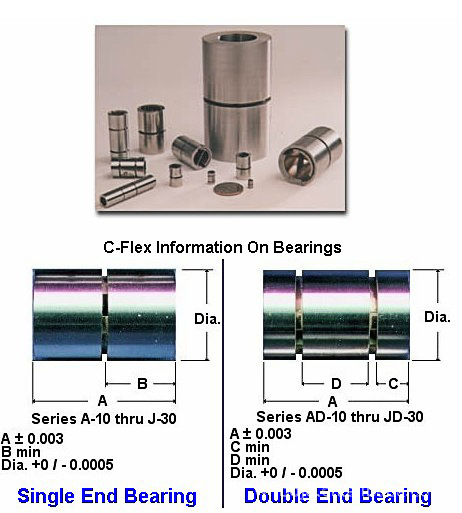

C-FLEX弹性枢轴是数控轧辊磨床的测量系统的关键件，它主要有偏转角度，负荷以及平均寿命三个要素，为测量系统提供复位所需的弹力，随着测量次数的增加，扭簧会产生疲劳变形而失效。由于进口件采购周期长，常常成为影响用户生产的棘手因素，我公司长期备有进口原装扭簧，为客户的设备正常运行增强了保障力度。WALDRICH磨床备件号：7-0502494 5/8 DIA 15.88X25.4
.jpg)
.jpg)
.jpg)
主要性能：
主要材料：由AISI 410或AISI 420防腐钢制成，The flexing elements由AISI 420防腐钢制成
扭转弹簧速度：一般在＋/-10％之内或是低于列表数值
|
Bearing
Series
|
LOAD CAPACITY
|
RADIAL STIFFNESS
|
|
|
A Series
|
Lc
|
Lt
|
Axial
|
Lc
|
Lt
|
Axial Stiffness
|
|
10
|
0.95
|
3.80
|
6.08
|
0.00050
|
0.00100
|
0.00050
|
|
20
|
8.90
|
12.70
|
12.70
|
0.00025
|
0.00050
|
0.00030
|
|
30
|
25.30
|
25.30
|
25.30
|
0.00017
|
0.00025
|
0.00030
|
|
B Series
|
|
10
|
1.40
|
5.60
|
8.96
|
0.00033
|
0.00050
|
0.00030
|
|
20
|
13.70
|
19.60
|
19.60
|
0.00017
|
0.00025
|
0.00020
|
|
30
|
39.30
|
39.30
|
39.30
|
0.00013
|
0.00017
|
0.00013
|
|
C Series
|
|
10
|
2.00
|
7.80
|
12.48
|
0.00025
|
0.00033
|
0.00025
|
|
20
|
19.50
|
27.90
|
27.90
|
0.00014
|
0.00017
|
0.00013
|
|
30
|
55.80
|
55.80
|
55.80
|
0.00009
|
0.00011
|
0.00008
|
|
D Series
|
|
10
|
3.60
|
14.20
|
22.72
|
0.00022
|
0.00020
|
0.00014
|
|
20
|
35.00
|
50.00
|
50.00
|
0.00010
|
0.00011
|
0.00008
|
|
30
|
100.00
|
100.00
|
100.00
|
0.00006
|
0.00008
|
0.00005
|
|
E Series
|
|
10
|
5.70
|
22.80
|
36.48
|
0.00014
|
0.00014
|
0.00010
|
|
20
|
55.00
|
78.60
|
78.60
|
0.00008
|
0.00008
|
0.00006
|
|
30
|
157.10
|
157.10
|
157.10
|
0.00005
|
0.00006
|
0.00004
|
|
F Series
|
|
10
|
8.40
|
33.60
|
53.76
|
0.00013
|
0.00008
|
0.00010
|
|
20
|
79.10
|
113.00
|
113.00
|
0.00007
|
0.00006
|
0.00006
|
|
30
|
226.00
|
226.00
|
226.00
|
0.00005
|
0.00003
|
0.00004
|
|
G Series
|
|
10
|
14.40
|
57.40
|
91.84
|
0.00010
|
0.00006
|
0.00008
|
|
20
|
140.00
|
200.00
|
200.00
|
0.00005
|
0.00003
|
0.00005
|
|
30
|
400.00
|
400.00
|
400.00
|
0.00003
|
0.00002
|
0.00003
|
|
H Series
|
|
10
|
23.00
|
92.00
|
147.20
|
0.00008
|
0.00005
|
0.00006
|
|
20
|
221.10
|
315.80
|
315.80
|
0.00004
|
0.00002
|
0.00003
|
|
30
|
631.50
|
631.50
|
631.50
|
0.00003
|
0.00002
|
0.00002
|
|
I Series
|
|
10
|
32.40
|
129.40
|
207.40
|
0.00006
|
0.00004
|
0.00005
|
|
20
|
317.20
|
453.10
|
453.10
|
0.00003
|
0.00002
|
0.00003
|
|
30
|
906.10
|
906.10
|
906.10
|
0.00002
|
0.00001
|
0.00002
|
|
J Series
|
|
10
|
59.20
|
236.60
|
378.88
|
0.00005
|
0.00003
|
0.00004
|
|
20
|
566.30
|
809.00
|
809.00
|
0.00002
|
0.00001
|
0.00002
|
|
30
|
1616.00
|
1616.00
|
1616.00
|
0.00001
|
0.00001
|
0.00001
|

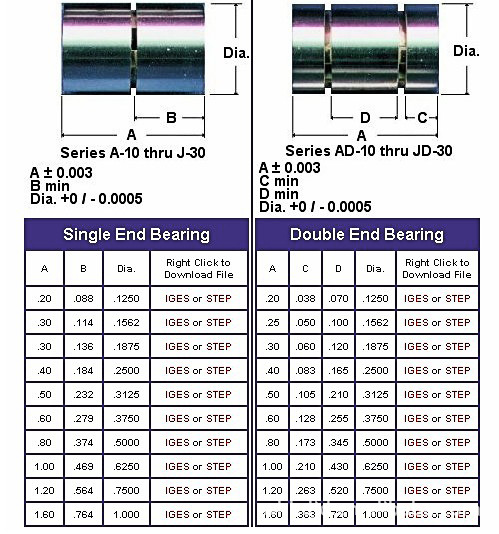

单轴承系列：
10系列A-10 B-10 C-10 D-10 E-10 F-10 G-10 H-10 I-10 J-10
20系列A-20 B-20 C-20 D-20 E-20 F-20 G-20 H-20 I-20 J-20
30系列A-30 B-30 C-30 D-30 E-20 F-30 G-30 H-30 I-30 J-30
双轴承系列：
10系列AD-10 BD-10 CD-10 DD-10 ED-10 FD-10 GD-10 HD-10 ID-10 JD-10
20系列AD-20 BD-20 CD-20 DD-20 ED-20 FD-20 GD-20 HD-20 ID-20 JD-20
30系列AD-30 BD-30 CD-30 DD-30 ED-30 FD-30 GD-30 HD-30 ID-30 JD-30
订货须知：用户可提供表格中的代号，或扭簧的尺寸数据，表格中的单位是英寸，换算尺寸
1英寸=25.4mm

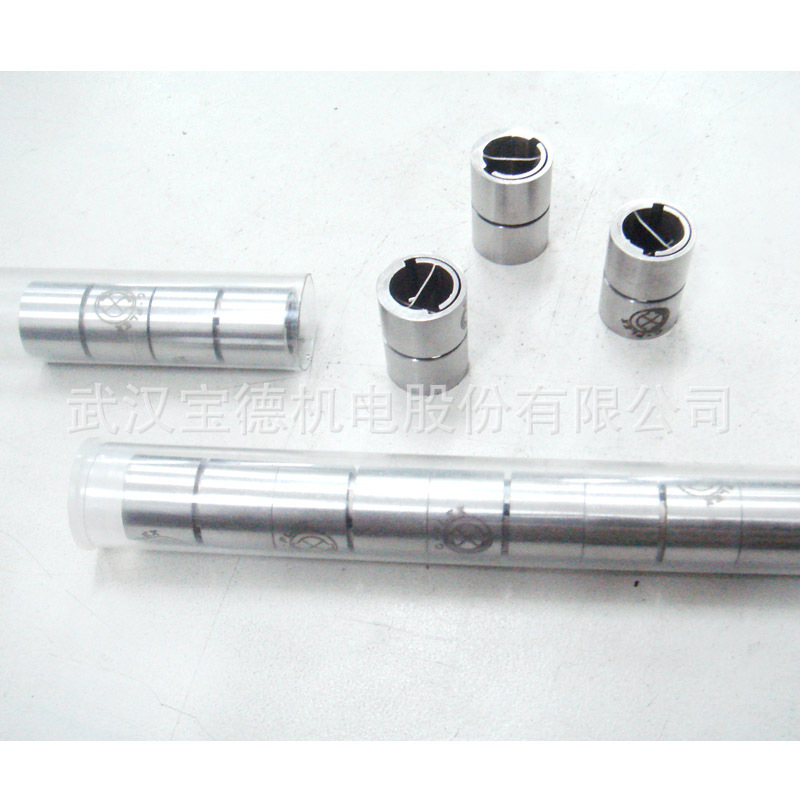

我公司长期备有C-FLEX扭力弹簧现货（WALDRICH磨床备件号：7-0502494 5/8 DIA 15.88X25.4），欢迎来电，在线咨询
电话：027-86336416
传真：027-86865209
手机：15871724396
联系人：蒋经理
|
